Разъемный подшипниковый корпус SNR SNC (D) SNCD320
(0) |
Нет в наличии
0 руб.
До конца акции осталось:
00дн.
00час.
00мин.
Поделиться
Разъемный подшипниковый корпус из ковкого чугуна, для подшипников с цилиндрическим отверстием, для использования с консистентной смазкой
Разъёмный подшипниковый узел SN из серого или высокопрочного чугуна с различными вариантами уплотнений

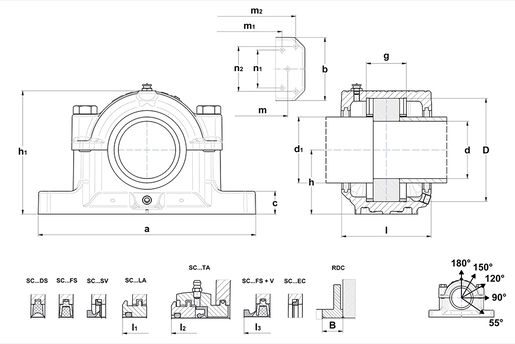

| РАЗМЕРЫ ИЗДЕЛИЯ | |
|---|---|
| Марка | SNR |
| г - Диаметр вала | 100 mm |
| d1 - Большой внутренний диаметр вала | 115 mm |
| D1 - Крепежные отверстия MH1 | 26 mm |
| D2 - Крепежные отверстия MH2 | 18 mm |
| а - Длина корпуса | 410 mm |
| b - Ширина основания корпуса | 120 mm |
| c - Высота основания корпуса | 45 mm |
| g - Ширина корпуса подшипника | 86 mm |
| h - Высота центра подшипника | 140 mm |
| h1 - Высота корпуса | 271 mm |
| l - Средняя ширина корпуса | 185 mm |
| l1 - Ширина между TS | 200 mm |
| l2 - Ширина между TA | 256 mm |
| l3 - Ширина по V-образному кольцу | 216 |
| м - Расстояние между монтажными отверстиями (длина) | 350 mm |
| m1 - Расстояние до намеченных отверстий (дополнительные отверстия) | 330 mm |
| n1 - Расстояние до намеченных дополнительных отверстий (ширина) | 74 mm |
| m2 - Расстояние до намеченных отверстий (установочные штифты) | 378 mm |
| n2 - Расстояние до намеченных отверстий для установочных штифтов (ширина) | 88 mm |
| D - Диаметр посадочного места подшипника | 215 mm |
| B - Ширина распределительного диска RDC | 24 mm |
| Кол-во смазки для первоначального заполнения | 1400 cm³ |
| Диаметр штифта | 8 mm |
| m3 - Расстояние до нижних штифтов для глухих отверстий | 282 mm |
| УПЛОТНЕНИЯ И КРЫШКА | |
|---|---|
| Уплотнение DS | SC 320 DS |
| Уплотнение LA | SC 320 LA |
| Уплотнение FS | SC 320 FSS |
| Уплотнение TA | SC 320 TA |
| Уплотнение SV | SC 320 SV |
| Торцевая крышка EC | SC524-620EC |
| Опциональное V-образное кольцо | V120A |
| ВИНТЫ | |
|---|---|
| Соединительные болты | M24x130 |
| Рекомендованное усилие для соединительных болтов | 500 N-m |
| Максимальная нагрузка 120° | 360 kN |
| Максимальная нагрузка 150° | 210 kN |
| Максимальная нагрузка 180° | 180 kN |
| РАЗРУШАЮЩИЕ НАГРУЗКИ | |
|---|---|
| Разрушающие нагрузки P 0° | 1710 kN |
| Разрушающие нагрузки P 55° | 1440 kN |
| Разрушающие нагрузки P 90° | 855 kN |
| Разрушающие нагрузки P 120° | 639 kN |
| Разрушающие нагрузки P 150° | 576 kN |
| Разрушающие нагрузки P 180° | 756 kN |
| СВЯЗАННЫЕ КОМПОНЕНТЫ - ОБЩИЕ | |
|---|---|
| Регулирующий диск | RDC320 |
| СВЯЗАННЫЕ КОМПОНЕНТЫ - ВАРИАНТ 1 | |
|---|---|
| Подшипник | 1320 |
| Фиксирующее кольцо (x2) | FR215x19,5x6 |
| СВЯЗАННЫЕ КОМПОНЕНТЫ - ВАРИАНТ 2 | |
|---|---|
| Подшипник | 2320 |
| Фиксирующее кольцо (x2) | FR215x6,5x5 |
| СВЯЗАННЫЕ КОМПОНЕНТЫ - ВАРИАНТ 3 | |
|---|---|
| Подшипник | 21320 |
| Фиксирующее кольцо (x2) | FR215x19,5x6 |
| СВЯЗАННЫЕ КОМПОНЕНТЫ - ВАРИАНТ 4 | |
|---|---|
| Подшипник | 22320 |
| Фиксирующее кольцо (x2) | FR215x6,5x5 |
